电感式传感器 BN20-F4-30

电感式传感器 BN20-F4-30

产品类型：电感式传感器

安装方式：非埋入式

检测距离(mm)：20mm

确保距离(mm)：0...16mm

输出方式：2线AC；常开

外形规格（方形）：40*40*66mm

防护等级：IP67

技术参数
安装尺寸

产品功能：标准功能
安装方式：非埋入式
检测距离：20mm
确保距离：0…16mm
标准标靶：Fe 60*60*1t
输出方式：2线AC
输出状态；NO
残留电压：≤10V
电源电压：20…250VAC
负荷电流：≤300mA
开关频率：20Hz
开关点偏移：≤±10%
迟滞范围：1…20%
重复误差：≤3%

外形规格（圆柱）：40*40*66mm
环境温度：-25℃…70℃
环境湿度：35-95%RH
漏电流：≤3mA
冲击耐压：1000V/AC 50/60Hz 60s
绝缘阻抗：≥50MΩ(500VDC)
复振幅：1.5mm 10…50Hz(X,Y,Z方向各2小时)
防护等级：IP 67
输出指示：黄色LED
外壳材料：PBT
产品认证：CE
连接方式：M12连接器

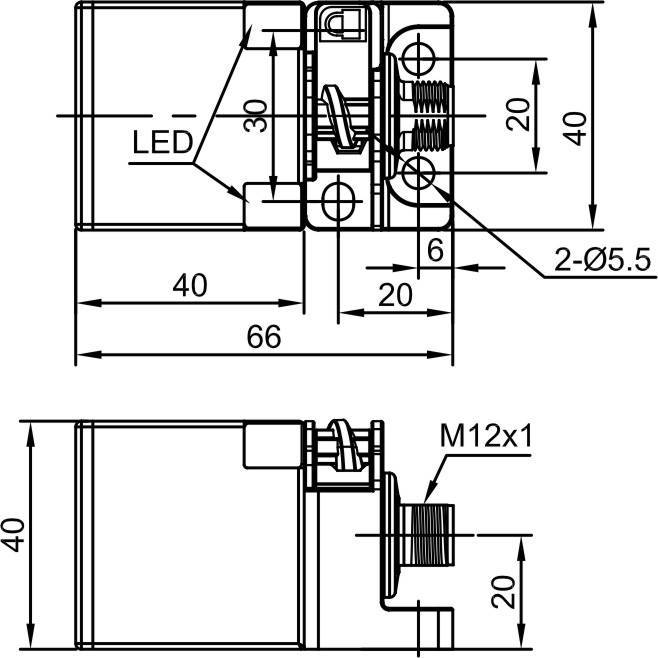

尺寸图

尺寸图

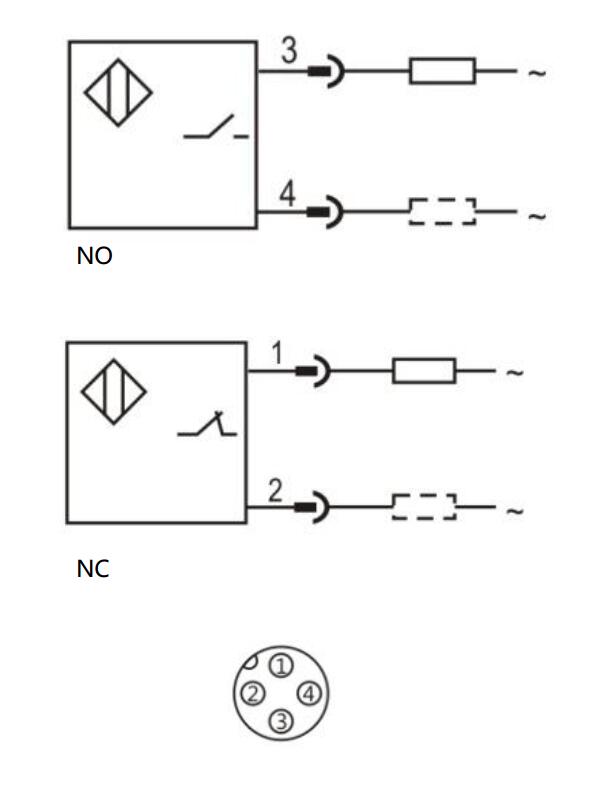

连接图

接线图
