双膜片联轴器 8608

最大转速:10000min-1

额定转矩:0.25Nm

最大径向位移:± 0.01 mm

最大轴向位移:± 0.04mm

最大角度偏差:± 0.5°

瞬间惯性:0.06 x 10-7

最大转矩:190Ncm

  • 技术参数
  • 安装尺寸

是采用轻型、高强度的强力铝合金制作夹紧毂的板簧式联轴器,扭转刚性很高,可以满足高响应的要求。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。无论哪种类型都采用了轴径联动型的毂外径,能够降低转动惯量。

技术参数

最大转速 10000min-1
额定转矩 0.25Nm
最大径向位移 ± 0.01 mm
最大轴向位移 ± 0.04mm
最大角度偏差 ± 0.5°
瞬间惯性 0.06 x 10-7
最大转矩 190Ncm
重量 25g
材料 铝合金
总长,外直径,内直径 可定制

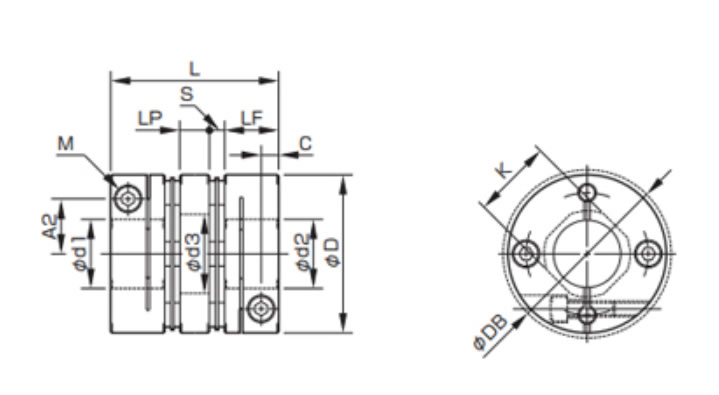

尺寸
