DLH-WH 内置式位移传感器

产品类型:内置式位移传感器

安装方式:螺纹安装,M18X1.5或用户定制

可选接口:模拟量;SSI

检测长度:25-7600mm

工作温度:- 40℃~+85℃

工作电压:24VDC (-15/+20%)

防护等级:IP69K,测杆耐压:35MPa连续/70MPa峰值

  • 技术参数
  • 安装尺寸

WH系列海工型磁致伸缩位移传感器,采用全不锈钢外壳和特殊的防水结构,专为海工装备设计。

该系列产品有高可靠的防护能力,超强的抗干扰能力,永不磨损、掉电保持、高分辨、高精度、高响应。

可选输出信号包括:模拟量、SSI、Start/Stop等。主要应用于海工装备、海洋石油采钻平台、海上风电、冶金、核电等领域。

  • 可选接口:模拟量;SSI
  • 检测长度(mm):25-7600mm
  • 分辨率:16位D/A;0.5/ 1/ 2/ 5/ 10/ 20/ 50/ 100um
  • 非线性度:<±0.01%F.S.(最小±50μm);<±0.01%F.S.(最小±40μm)
  • 重复精度:<±0.001%F.S.(最小±1μm);<±0.001%F.S.(最小±1个读数)
  • 安装方式:螺纹安装,M18X1.5或用户定制
  • 防护等级:电子仓: IP69K,测杆耐压:35MPa连续/70MPa峰值
  • 工作温度:- 40℃~+85℃
  • 工作电压:24VDC (-15/+20%)

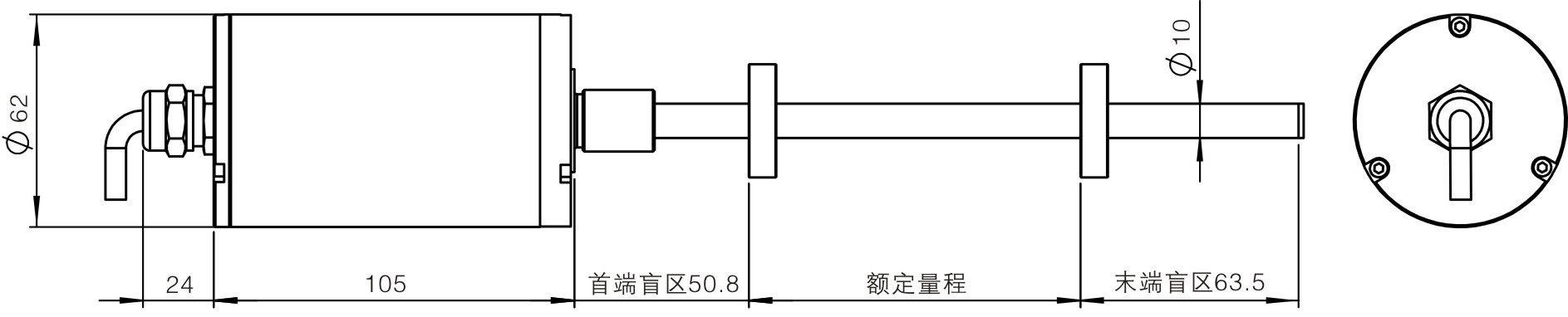

尺寸图 WH-C

WH-C尺寸图

安装图

WH-D尺寸图

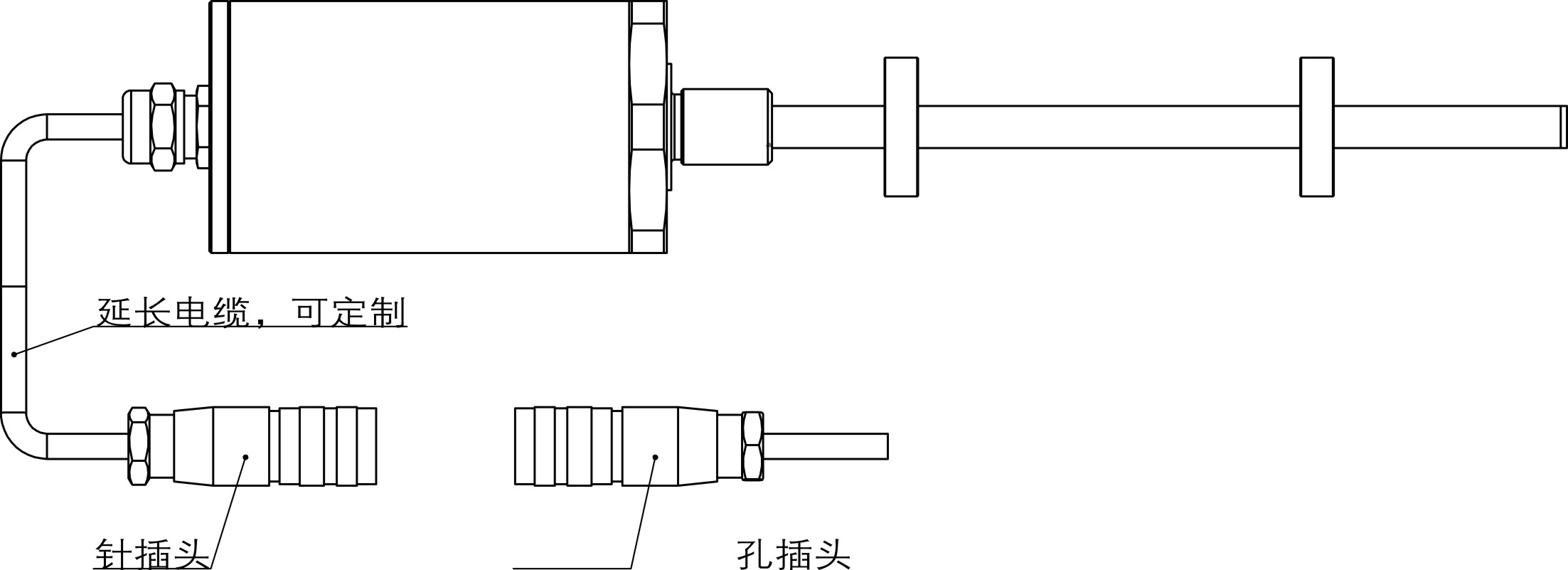

航空插头解决方案

航空插头解决方案

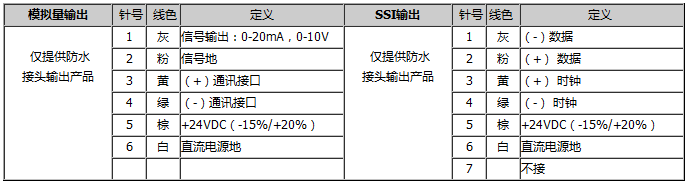

连接图

连接图
