DLV-KD 内置式位移传感器

产品类型:内置式位移传感器

安装方式:油缸内置安装, M18x1.5公制螺纹 或 定制螺纹

可选接口:模拟量;SSI;脉冲信号;CANbus;Profibus;Profinet

测量长度(mm):25mm~2540mm

测量参数:非线性度<±0.01%F.S.,重复精度<±0.001%F.S.

工作电压:24VDC (-15/+20%), 超压保护,反极性保护

防护等级:电子仓: IP67,测杆: IP68,耐压:35MPa连续/70MPa峰值

  • 技术参数
  • 安装尺寸

KD系列分体式磁致伸缩位移传感器,适用于对安装空间有严格要求的内置测量场合。 产品具有 安装尺寸小、环境耐受性好、抗干扰能力强、许用温域宽、非接触测量、智能诊断等特殊优点。

需要内置安装的测杆部分,尺寸仅为26.9mm(直径)×32mm (长度),测杆与电子仓之间采用了特殊专有的抗干扰设计,使得连接线最大可延长至10米。 广泛应用于轨道交通、工程机械、新能源等高要求领域。

  • 可选接口:模拟量;SSI;脉冲信号;CANbus;Profibus;Profinet
  • 测量范围:25mm~2540mm
  • 测量参数:非线性度<±0.01%F.S.,重复精度<±0.001%F.S.
  • 可选磁环:OD17.4; OD25.4; OD33;
  • 油缸内置安装, M18x1.5公制螺纹 或 定制螺纹
  • 电子仓: IP67, 测杆: IP68, 耐压:35MPa连续/70MPa峰值
  • 工作温度:- 40℃~+85℃
  • 工作电压:24VDC (-15/+20%), 超压保护, 反极性保护

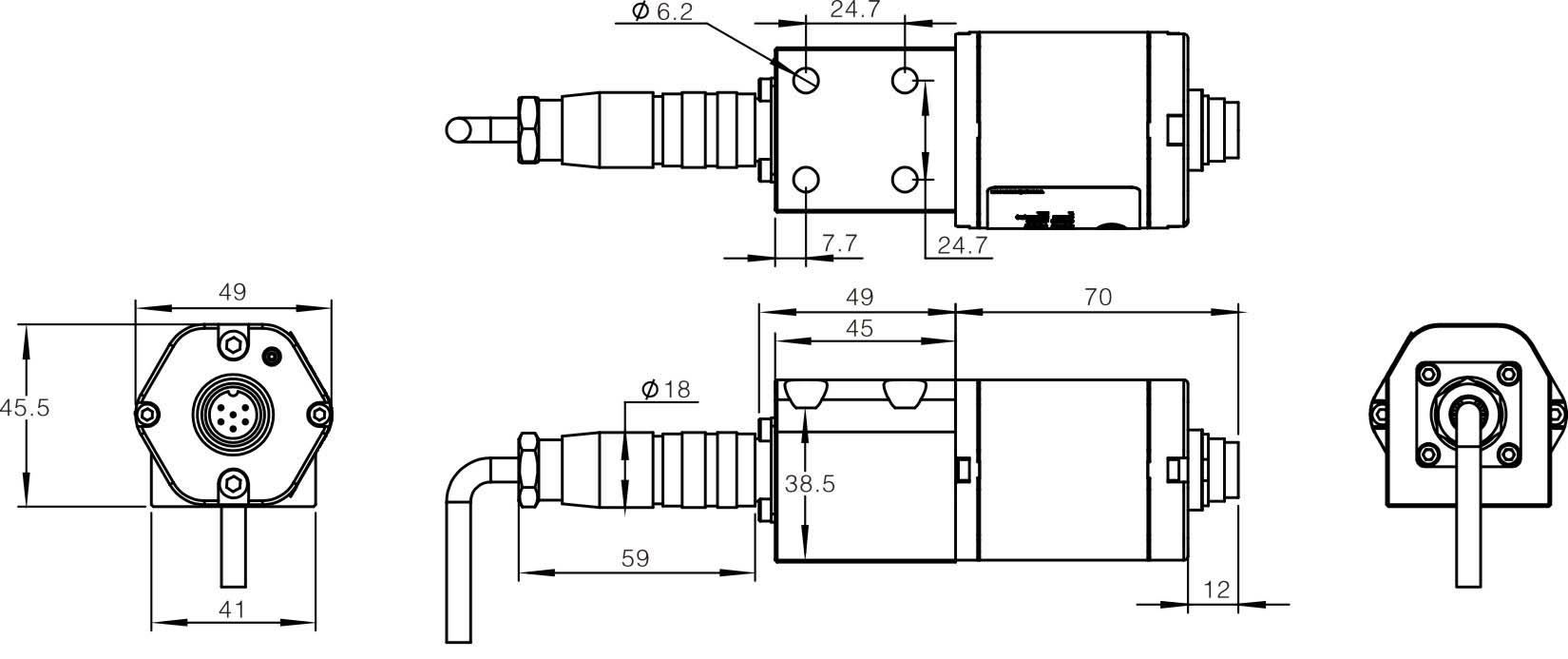

尺寸图

尺寸图

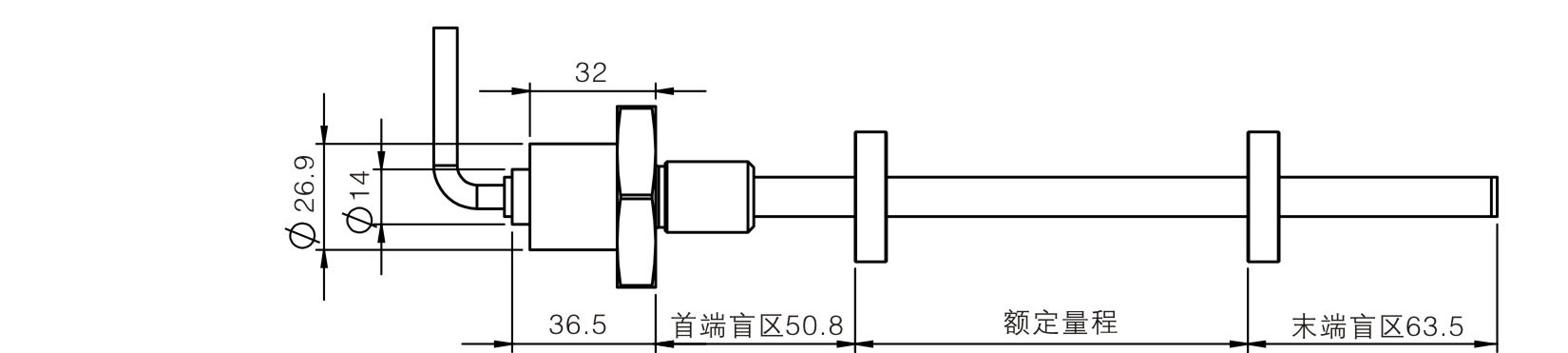

S型 测杆

S型 测杆

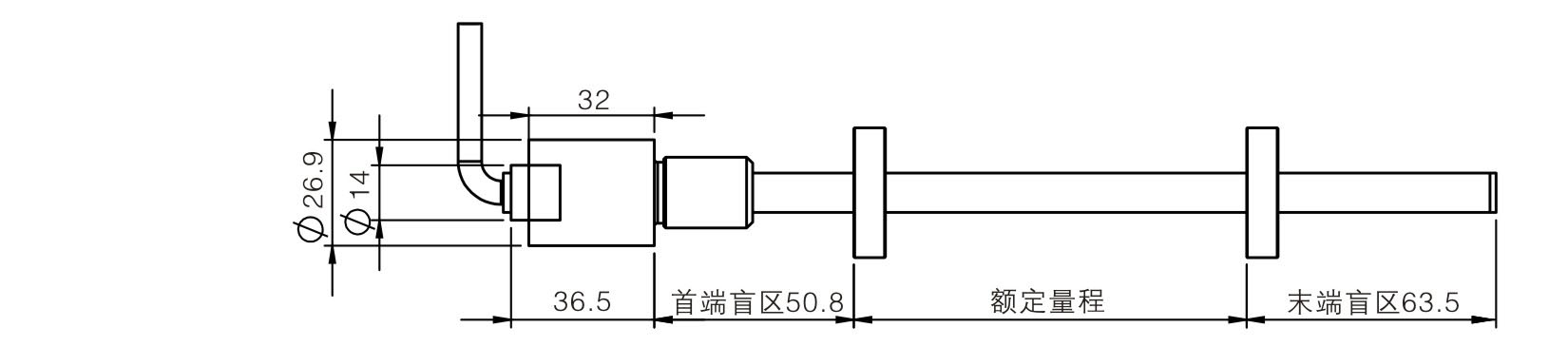

M型 测杆

M型 测杆

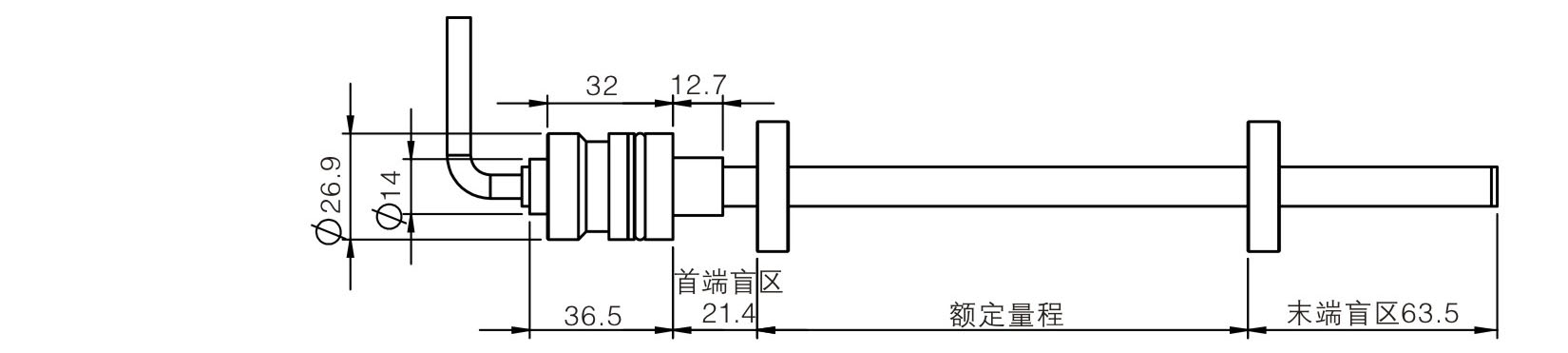

C型 测杆

C型 测杆

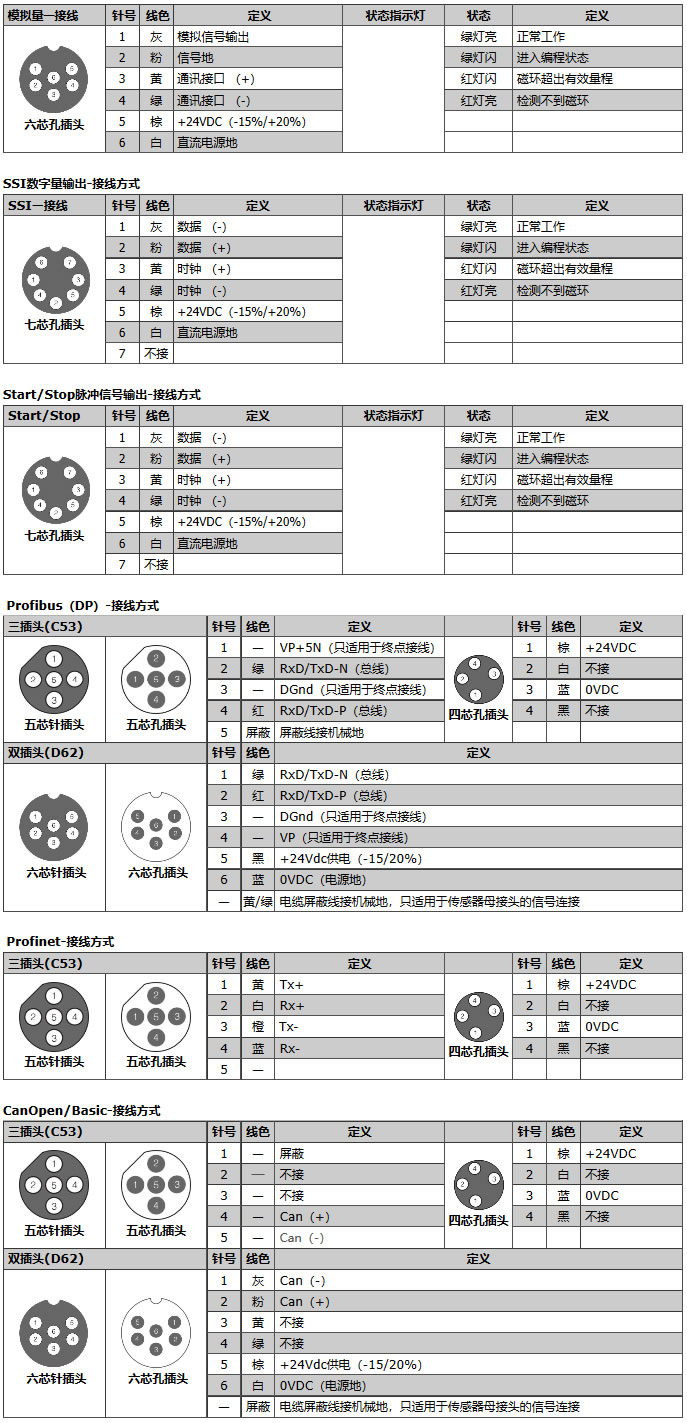

连接图

连接图
