增量型编码器 AL30

行业应用:自动化控制、纺织机械

产品结构:实心轴

外径(mm):30mm

孔径/轴径(mm):3mm;4mm

分辨率(CPR):1-500 CPR

工作电压:5V,12V,5-24V

输出电路:电压输出,集电极开路输出,推挽输出,长线驱动输出

  • 技术参数

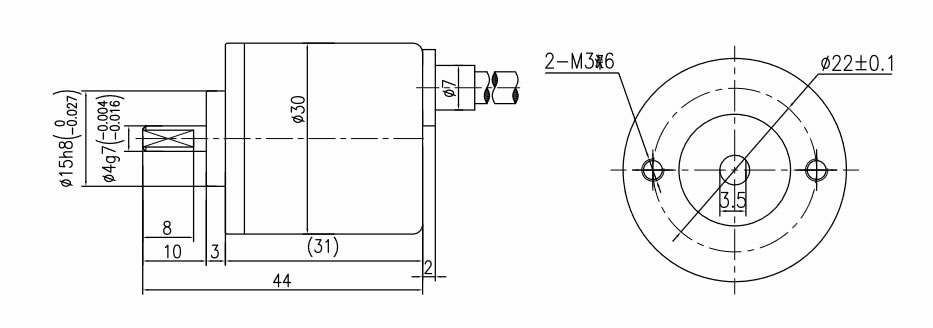

  • 安装尺寸

一般特性

  • 输出:2路正交输出信号 (A,B)+零位信号Z
  • 分辨率:1-500 CPR
  • 电源电:DC 5V(±5%) / 5~24V (±10%)
  • 最大响应频:100 KHZ
  • 最大转:6000 RPM
  • 最大消耗电:120MA (空载 UNLOADED)
  • 最大上升-下降时间:200NS (长线驱动 LINE DRIVER)
  • 最大上升-下降时间:1US (其他输出 OTHER OUTPUT MODE)
  • 外直径:30mm
  • 轴直径:4mm
  • 工作温度:-20 ~ 85°C (不结冰 UNFROZEN)
  • 储存温度:-20 ~ 100°C (不结冰 UNFROZEN)
  • 防护等级:IP54
