超声波传感器 DBC4-4000-M18-12-V5

产品类型:超声波传感器

检测距离(mm):0-4000mm

换能器频率:85KHz

参考目标物:接收器

工作电压:10 ... 30 V DC ,纹波 10%SS

输出信号:PNP;常开

防护等级:IP67

  • 技术参数
  • 安装尺寸
  • 感应范围:0 ... 4000 mm ,发射器和接收器之间的距离是 500 mm - 4000 mm
  • 对射模式:单路径超声波开关
  • 参考目标物:接收器
  • 换能器频率:85 kHz
  • 指示灯/操作键
  • 绿色 LED:显示阵列
  • OFF: 没有超声波信号
  • 闪烁: 不确定的区域
  • ON: 确定接收到信号
  • 黄色 LED:开关状态
  • 电气特性
  • 工作电压:18 ... 30 V DC ,纹波 10%SS
  • 空载电流:35 mA 发射器
  • 25 mA 接收器
  • 输出
  • 输出类型:2 路开关输出,PNP,常开/常闭(互补)
  • 额定工作电流:200 mA
  • 电压降:≤ 2,5 V
  • 接通延时:100 ... 3000 ms
  • 开关频率:≤ 15 Hz
  • 尺寸:Φ40mm*90mm
  • 许可和认证
  • UL认证:cULus Listed,一般要求
  • CSA 认证:cCSAus Listed, 一般目的
  • CCC 认证:最大工作电压为 36 伏的产品,无需经过许可认证,且因此无须配备CCC-标识。
  • 周围环境
  • 环境温度:0 ... 60 °C (32 ... 140 °F)
  • 储存温度:-40 ... 85 °C (-40 ... 185 °F)
  • 机械特性
  • 连接类型:连接器 M12 x 1 , 5 针
  • 防护等级:IP65
  • 材料:
  • 外壳:黄铜镀镍,塑料外壳PBT
  • 重量:160 g 每个传感器

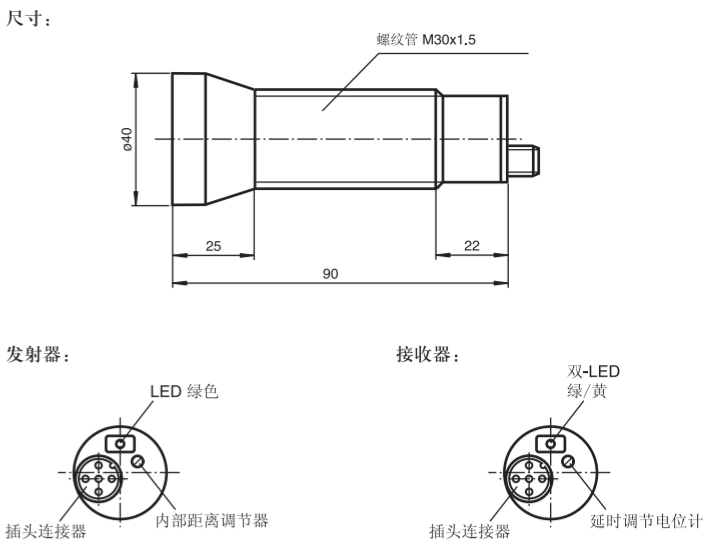

尺寸图

尺寸图

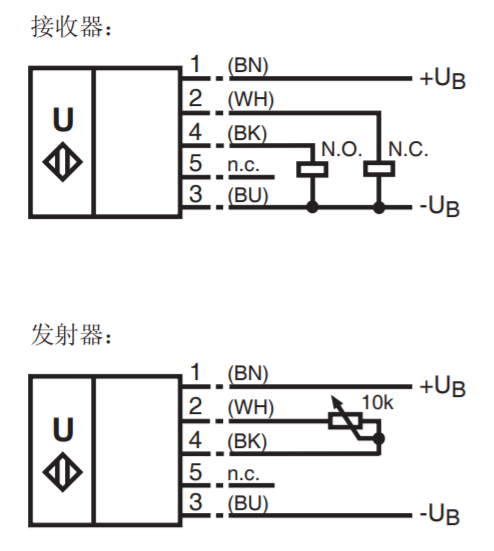

连接图

连接图
